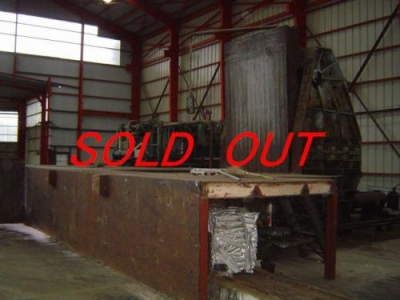

メーカー：兼六工業

ニューライナープレスNP/50概要

モデル:NP/50
モーター出力:50HP
プレス所要時間:約2分40秒
処理能力:50-60トン/日
本体寸法(mm):3450(W)×4550(H)×9500(D)
投入ボックス寸法(mm):2000(W)×1300(H)×5000(D)
製品出来上がり(mm):2000(W)×700(H)×FREE(D)

この商品は売買が成立いたしました。

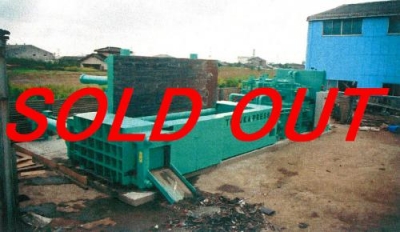

型式:TP2-120

製造番号:090823

メーカー:太陽機械工作所

外形寸法:高2350×巾1600×長4000(mm)
投入ケース寸法:深650×巾650×長さ1200(mm)
製品寸法:高300×巾650×長(自由)(mm)
操作方法:手動/自動
電動機:11kW 4P 200V
油圧:21MPa
サイクルタイム:約105秒(無負荷自動運転時)
機械重量:約8ton
塗装色:メーカー標準色(グレー)
油量:630ℓ

車のプレス等にオススメの長さ４ｍタイプです！

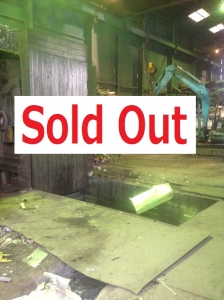

HBP-400-200-65

自動横押出型

製造番号　MH-455

製造年月　1984年11月

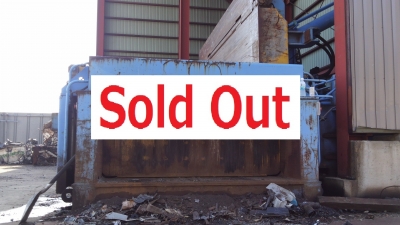

メーカー：株式会社キムラ

キムラ製　プレス機 KSP-290BS5LHR


年式： H14.10

No.50型ベーリングプレス TZ-500SPL

機械仕様
本体及び機器
1)機種名:No.50S型カープレス

2)型式:TZ-500SPL

3)投入ボックス寸法:2000W*1100H*5000L mm

4)製品寸法:600W*600H* L mm

5)シリンダー能力
　1.主押しシリンダー:3.0 MN　(1.5MN 2本)
　　　　　　　　　　　 〔300tf(150tf*2本)〕
　　　　　　　　　　　ラム径:φ339.7*φ220
　　　　　　　　　　　最高使用圧力:24Mpa
ストローク:5100㎜

　2.上蓋シリンダー:2.0MN (1.0MN 2本)
　　　　　　　　　　 〔200tf(100tf×2本)〕
　　　　　　　　　　 ラム径:φ298.5*φ170
　　　　　　　　　　 最高使用圧力」24Mpa
ストローク:1900㎜

　3.横押しシリンダー:2.5MN (2.5MN 1本)
　　　　　　　　　　 〔250tf(250tf×2本)〕
　　　　　　　　　　 ラム径:φ426*φ290
　　　　　　　　　　 最高使用圧力」24Mpa
ストローク:3300㎜

　4.扉シリンダー:0.6MN (0.6MN 1本)
　　　　　　　　　　 〔60tf(60tf×1本)〕
　　　　　　　　　　 ラム径:φ216.3*φ130
　　　　　　　　　　 最高使用圧力」24Mpa
ストローク:700㎜

6)圧縮面圧　　　　　主押面圧　:約2.7Mpa(約27kgf/c㎡)
　　　　　　　　　　 横押圧面　:約6.94(約69.4kgf/c㎡)

7)器械理論値速度　　125DEC/1サイクル(無負荷理論値)

8)操作ボタン　　　　押釦(自動、手動)、無線遠隔動作

9)電波　　　　　　　三相　AC 220V,60×HZ

10)油タンク容量　　3,000L

駆動動力
　　　　　　　　　　電動機(かご形、防滴保護形)

メーカー：富士車輌株式会社

年式：1974年製

都道府県：鹿児島

形式:HBP-300-200-65(押出式)
投入ボックス寸法:2000W*1025H*3000L(mm)
成型寸法:500W*650H*300以上L(mm)
横押(主押)シリンダ推力:260Tf
成型面圧:7.84MPa{80kgf/cm2}
油圧ポンプ用電動機:AC220V　55kW　2台
動作サイクルタイム(無負荷理論値):105秒
現状:稼働中(宮崎県小林市)

※ライナーの消耗は軽微です。
　現在の使用状況は、専門のメンテナンス技術者により継続的保守がされています。

動作工程
1.材料投入
2.蓋閉
3.竪押シリンダ前進開始
4.竪押シリンダ前進完了(成型寸法500W*650Hmm確保)
5.横押シリンダ左右より前進開始
6.横押シリンダ前進完了(成型寸法最小300mm完了)
7.ゲートシリンダ開(ゲートを後退させ出口を開く)
8.突出シリンダ前進開始
9.突出シリンダ前進完了(成型品をゲートの外側に移動)
10.ゲートシリンダ前進(ゲートを閉側に移動)
11.ゲート閉完了し、同時に成型品を排出>12.各シリンダ戻り
この商品は売買が成立いたしました。
