2015/07/30
-
-

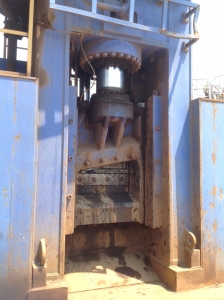

600型シンプルシャー
メーカー:手塚興産
600型シンプルシャー
投入ボックス寸法:2000(W)×500(H)×5000(L)
刃巾開口寸法:1500×250㎜
切断寸法:任意
切断回数:約1.0回/分
切断能力:刃(支点より)600TON
刃(中央部)280TON
刃(シリンダ側)180TON
支点付近で、下記相当の材料を切断することが出来ます。
(材料の引っ張り強さ 45㎏/c㎡とする。)
丸棒 φ120 鉄板 55t㎜×200Wmm蓋シリンダー能力:100TON
巾寄せシリンダー能力:100TON×1400mm(ストローク)
送り込み能力:2TON
チェーン駆動方式とし、5.5kwで、送り速度10m/minとする。パワーユニット一式
高圧ポンプ 1台
吐出量:360~70L/min
圧力:250kg/c㎡ max
使用電動機:37kw、3相、200V、6P
油タンク:1,500L操作方式:押釦による自動/手動
※一枚目の写真は同型の整備後のもの(イメージ画像)
-
-
-
2014/10/28
-
-
フジマウントシャー HWSS-2000-IV
名称:フジマウントシャー(フィーディングボックス付 全自動)
型式:HWSS-2000-IV
製造年月:1993年11月
仕様
せん断シリンダ能力(最大):1000t
刃物開口寸法(幅×高):2000×(最小)600~(最大)810㎜
材料押えシリンダ能力:380TON
材料押え開口寸法(幅*高):2000×1650㎜
幅寄シリンダ能力:125TON
幅寄スライド寸法:(幅×高):510×410㎜
プッシャーストローク:6500㎜
プッシャー速度:約230㎜/sec
油圧ポンプ
斜軸型ピストンポンプ 3台
90~315㎏/㎠ 130~460L/min 980rpm
斜板型ピストンポンプ 1台
50kg/㎠ 45L/min 1450rpm
ギヤーポンプ 1台
5kg/㎠ 450L/min 1450rpm
運転方法:完全自動運転、手動運転可能
-
-
-
2014/05/15
-
-

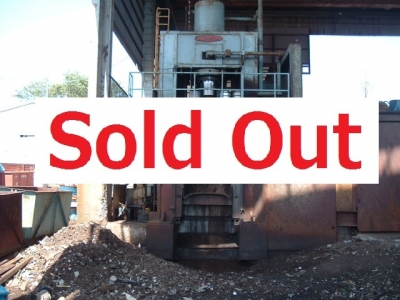

兼六工業 705型ローリングシャー
メーカー:兼六工業
兼六工業製の705型ローリングシャーです。
仕様
1.型式:705型ローリングシャー
2.材料投入ボックス寸法:W2300×H1500×L7000
3.刃巾:2250㎜
4.刃開:550㎜
5.切断能力:1500ton
切断鋼板:50㎜(厚)×1000㎜
切断回数:毎分。1.5~2回
6:押工能力:300ton
7:横押能力:300ton
8:送り能力:80ton
9:シャー角度:7°~35°
10:刃物寸法:220×70×450L
11:使用モーター:50HP×6Pー5台 50∞地区
50HP×6P-4台 4P-2台 60∞地区12:使用ポンプ A7V-250L 5台
13:油タンク容量:4500L
14:オイルクーラー:水冷式
15:油温:38°~60°
16:上刃、下刃ボールト 48M×600L、48M×900L
17:作動方式:完全自動式、手動式
18:遠隔操作:リモートコントロール(14回線)
-
-
-
2014/05/01
-
-

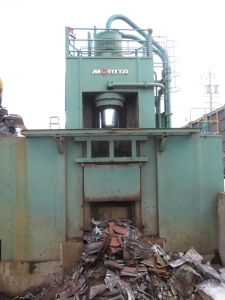

スクラッププレスシャー MSG-250-75型
型式:MSG-250-75 スクラップシャー
投入ケース寸法:800×350×3500(幅×高×長)
切断口寸法:800×320(幅×高)
切断力:約250TON
圧縮力:50TON
シリンダ能力
切断シリンダ 1基 φ250×φ220×770ストローク
プレスシリンダ 1基 φ140×φ80×φ620ストローク
駆動動力:55Kw 6P 440V 1台
油圧ポンプ:川崎重工製 KVG180DT 1台
使用最高圧力:25MPa
送り盤駆動方式:チェーン駆動
タンク油量:2000L(油圧作動油 ISO VG-46)
構成品:破砕機本体
投入ケース
油圧ユニット
制御盤
-
-
-
2014/04/25
-
-
東芝製のスクラップシャー
型式:YMH-ST-20376
○シャー関係
切断力(最大):500ton
切断シリンダーストローク:1050㎜
材料クランプ圧縮力:250ton(125ton×2)
クランプシリンダー、ストローク:800㎜
刃物開口寸法(巾×高さ):1000㎜×965㎜
クランプ室、開口寸法(巾×高さ):850㎜×800㎜
○フィーリングボックス関係(投入口)
フィーデングボックス寸法(巾×長さ×深さ):2000W×6000L×750H
横押盤圧縮力:140ton(70ton×2)
横押シリンダーストローク:1160㎜
押蓋圧縮力:64ton(32ton×2)
押蓋寸法(巾×長さ):1000㎜×6000㎜
プッシャー押力:70ton
プッシャーストローク:6470㎜
○油圧関係
可変容量ピストンポンプ:210kg/㎠ 350L/min 2台
固定容量ベーンポンプ:70kg/㎠ 376L/min 1台
固定容量ベーンポンプ:30kg/㎠ 34L/min 1台
固定容量ベーンポンプ:70kg/㎠ 188L/min 1台
○電気関係
三相誘導電動機(防滴保護型): 6P 75KW 400V 1台
三相誘導電動機(防滴保護型): 6P 55KW 400V 1台
三相誘導電動機(防滴保護型): 4P 1.5KW 200V 1台
オイルクーラー用(客先手配の為、設備後下記へ記載のこと。)
水送モーターポンプ: P KW 200V 1台
クーリングタワー冷却モーターファン: P KW 200V 1台
○切断能力
被切断材料の引張強さ 45㎏/㎟の場合。
鋼板:60㎜×800㎜
角鋼:115□㎜
丸鋼:125φ㎜
○電源
動力ポンプ用 三相 440/400V 60/50Hz
給油ポンプ用 三相 220/200V 60/50Hz
水送ポンプ用 三相 220/200V 60/50Hz
水冷ファン用 三相 220/200V 60/50Hz
操作回路用 単相 110V/100V 60/50Hz
-
-
-
2014/03/31
-
-

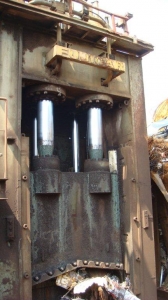

ヘンシェル製ギロチン800トン
年式:
1982年製型式:SV800/65E型
1.シャー部
切断圧縮、最大:8000kN
シャー開口幅:650㎜
シャー開口高さ最大:775㎜
シャー開口高さ最低:630㎜
切断刃開口最大:700㎜
切断刃角度:11度2.材料押さえ部(スタンパー)
圧力:1750kN
材料押さえ有効幅:650㎜
材料押さえストローク:1100㎜
最大材料進入高さ:1855㎜3.横押し部(プレス)
材料最大投入幅:2050㎜
投入長さ:6000㎜
サイドプレス高さ:900㎜
サイドプレス最大運転角度:11度
前方プレスシリンダー長さ:1800㎜
後方プレスシリンダー長さ:2000㎜
プレスシリンダー能力各:100Mp(トン)
プレス本体押し能力:80Mp(トン)
サイドプレス幅:7200㎜4.油圧システム
4A.作動油
最大使用圧力 315BAR
ポンプ 1.高速ポンプ:アクシャルシャフトポンプx4個
A2F160L2p3型
2.高圧ポンプ:アクシャルシャフトポンプx4個
A2F160R2p3型油糧 1. Q=4×230=920l/min
2. Q=4×230=920l/minメインバルブ:電子制御式
サブバルブ:ピストン式
モーター:電気モーター4個
380V50Hz
n=1500U/min
N=90kW
IP44作動油:高圧用
タイプHLP
粘度:ISOVG46作動油タンク容量:5100L
4B.フィルタリング及び冷却装置
冷却ブロック:オイルクーラー3個
各一台の電気モーター
380V50Hz
N=名 3.3/4.1
n=1500/3000U/min
IP54ポンプ油糧:Q=2×350=700l/min
モーター:380V50Hz
N=18.5kW
n=1500U/min
IP44
リターンフィルター:ハイダック社製 RF1300F20C1.1型4C.ヒーター
ヒーター8個
N=名1.9kW
この中の2個はサーモスタット付(70度)
作動油タンク内温度調整機3個
1個25度用、1個60度用、1個70度用5.シャースライド潤滑システム
潤滑システム:電子制御式潤滑。スライド保護用。
量によって非常停止作動。潤滑油:タイプCLP ISO VG100
量:15L6.切断能力
最大:100㎜x550mm鉄板
170㎜丸棒
150㎜角材7.機械工法
長さ:約17000㎜
幅:約6000㎜
高さ:約5400㎜8.機械総重量
油無しの場合:約152トン9.使用電力
電力:380V50Hz
制御:220V50Hz
-
